产品介绍：

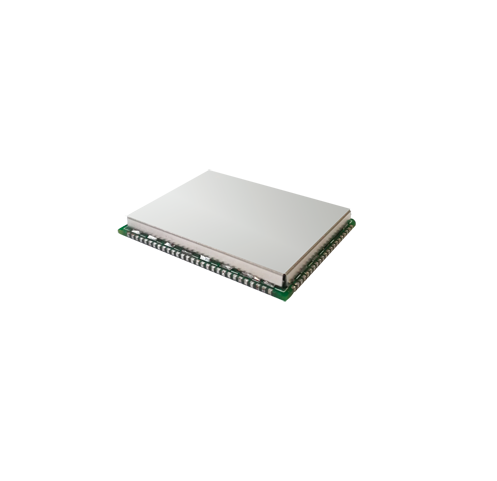

这是一款用于开发人脸识别智能锁的最小系统-人脸识别核心板，采用了300MHZ处理器，内置16MB/32MB SDRAM,16MB/32MB/64MB SPI NOR FLASH，核心板内嵌近红外人脸识别操作系统，标配双目摄像机和灯板。
核心板设计紧凑，引出主芯片所有接口，完成所有接口驱动，内嵌近红外人脸识别操作系统、提供底板原理图参考、人脸识别操作系统脚本语言和其他产品设计资料，用户只需根据自主定义的人脸锁功能，设计相应的底板，使用配套的脚本语言自定义应用固件功能，即可开发出自主功能的人脸识别锁方案。
近红外人脸识别技术，其非接触性、安全性、不可代替性、方便性，为锁行业带新的使用体验，新的市场机会。
产品尺寸：
人脸识别操作系统可修改功能包括：
1、开机界面修改
2、菜单背景UI修改
3、启动或禁用标准固件每个功能菜单
4、修改标准固件每个功能菜单字库
5、修改标准固件第个功能菜单文字内容显示
6、在标准固件的基础上，可以增加个性化固件菜单功能
7、在标准固件的基础上，可以自定义串口协议，人脸核心板可 以通过串口接收或发送客户自定义协议，实现个性化功能定义
8、运用业务流程
|
|
产品型号 |
FC100 |
|---|---|---|
|
|
（系统配置） |
|
|
|
CPU主频 | ARM926EJ-S core 300MHZ |
|
|
内存 | On-chip 16/32MB SDRAM |
|
|
FLASH存储器 | 缺省配置16MB SPI NOR FLASH,可扩展到32MB和64MB |
|
|
供电 | DC:3.3V/500mA 建议采用开关频率为1.5MHZ的DC-DC同步降压IC，如：BL8026 |
|
|
（接口参数） |
|
|
|
LCD 接口 |
16-bit/9-bit/8-bit MPU LCD display with programmable LCD size Largest panel size is XVGA (1024x768) Smallest input/output picture size is 18x18 RGB |
|
|
Touch 接口 | 电容触摸(单点或多点可选) |
|
|
音频接口 |
One 16-bit Sigma-Delta ADC with built-in Microphone pre-AMP and line-in One 22-bit Sigma-Delta DAC Built-in headphone driver |
|
|
SD 卡接口 | One MMC/SD interface for MMC cards, compatible with MMC V4.0,SD V2.0 |
|
|
以太网接口 | Ethernet MAC 10M-BASE |
|
|
USB接口 | USB 2.0 Host & Slave interfaces sharing one USB2.0 controller |
|
|
UART 接口 | 3路串口，支持带流控串口,与其他功能接口复用 |
|
|
PWM 接口 | 1 路PWM 输出 |
|
|
IIC 接口 | GPIO模拟IIC接口 |
|
|
ADC 接口 | 1 路ADC 输出 |
|
|
Camera 接口 | Compatible with BT. 601 and BT. 656 maximum input/output image is 4096x4096 |
|
|
视频接口 | CVBS |
|
|
外观 | 邮票孔方式 |
|
|

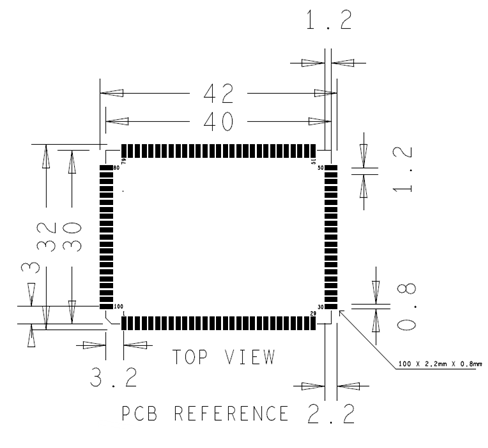

核心板尺寸 | 42mm*32mm*3m006D |
|
|
引脚间距 | 1.2mm |
|
|
引脚焊盘尺寸 | 2.2mm*0.8mm |
|
|
引脚数量 | 100PIN |
|
|
板层 | 4层 |
|
|
输入电压 | 3.3V |
|
|
工作温度 | -25~55度 |
|
|
储存温度 | -25~80度 |
|
|
（算法参数） |
|
|
|
人脸算法 |
支持 |
|
|
用户数量（人脸） |
100人 |
|
|
拒真率（人脸） |
0.01% |
|
|
误识率（人脸） |
0.00001% |
|
|
识别角度（人脸） |
上下左右１５度 |
|
|
识别时间（人脸） |
1秒以内 |
|
|
识别距离（人脸） |
30~80CM |
|
|
掌纹算法 |
支持 |
|
|
用户数量（掌纹） |
100人 |
|
|
拒真率（掌纹） |
0.10% |
|
|
误识率（掌纹） |
0.001% |
|
|
识别角度（掌纹） |
左右45度 |
|
|
识别时间（掌纹） |
1秒以内 |
|
|
识别距离（掌纹） |
30-45公分 |
|
|
活体检测功能 |
支持 |
|
|
（其他参数） |
|
|
|
开机时间 |
1.5秒 |
|
|
双目摄像机 |
标配（双灯板） |
|
|
备注：上述接口存在复用情况，具体接口配置请查阅详细资料或咨询技术支持。 |
|
